CPCI（CompactPCI）是一種工業計算機總線標準，旨在滿足高速數據傳輸和模塊化設計的要求。它使用了Eurocard標準尺寸的卡片和背板，可以支持多種處理器架構和I/O設備。CPCI結構具有穩定可靠、高速傳輸和模塊化等特點，成為工業環境中常見的計算平臺。CPCI采用星型拓撲結構，背板上有多個插槽，每個插槽可以插入不同類型的CPCI卡片，如處理器卡、通信卡、存儲卡等。通過背板上的連接器，這些卡片可以連接到CPU、內存、網卡、硬盤等各種I/O設備。CPCI也支持熱插拔功能，可以在線更換或添加卡片，提高了系統的可維護性和可擴展性。
CPCI結構由多個組件構成，包括：
1.主機卡：主機卡是CPCI系統的核心，負責控制和管理整個系統。它通常包含處理器、內存、外圍設備接口等功能模塊，能夠承擔各種計算任務。
2.背板：背板提供了插槽和電路連接，使各個模塊能夠相互通信。它通常采用Eurocard標準尺寸，可容納多個插槽，以支持不同類型的CPCI卡片。
3.插槽：插槽是用于插入各種功能模塊的接口，如處理器模塊、輸入輸出模塊、通信模塊等。每個插槽都具有標準化接口，可與其他模塊無縫連接。
4.電源模塊：電源模塊為整個系統提供電源供應，保證系統的正常運行。它通常采用熱插拔設計，可在系統運行時進行更換。
5.通信模塊：通信模塊用于與其他設備進行數據傳輸和通信。它可以支持各種通信協議和網絡標準，如以太網、CAN總線、USB等。
以上是CPCI結構的主要組成部分，通過它們的協作和互聯，CPCI系統能夠實現高速、可靠的數據傳輸和計算處理。

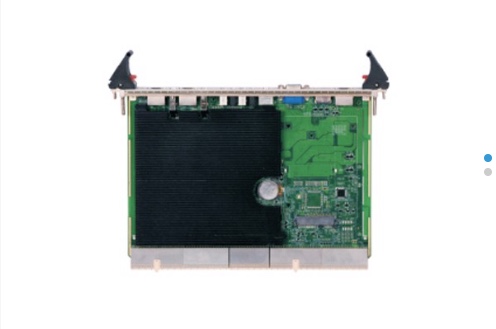

睿騰昇RIC6-D19T：
CompactPCI 6U架構符合PICMG2.0 R3.0、PICMG2.16、PICMG2.3標準和 海軍標主板標準。具備豐富的外圍接口；設計了高效的散熱系 統，可顯著提高處理器的浮點運算性能，以太網、PCIe TO PCI擴展總線，滿足視頻采集與處理、雷達和聲吶等應用對高速 數據傳輸的要求。專為惡劣環境使用而設計，滿足無人機、裝 甲車、水面艦艇等軍工領域。
